Montageanleitung birdy® Elektrosystem 2,0 mm

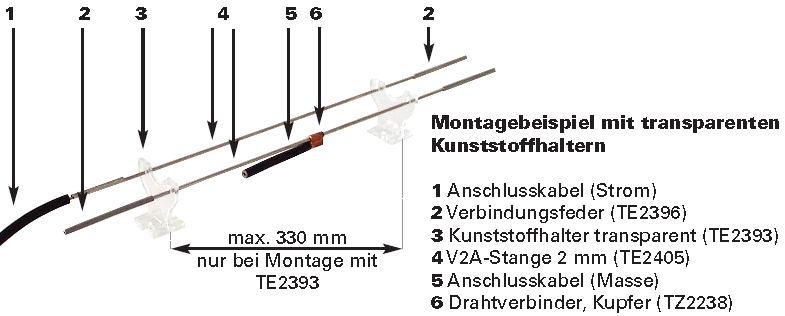

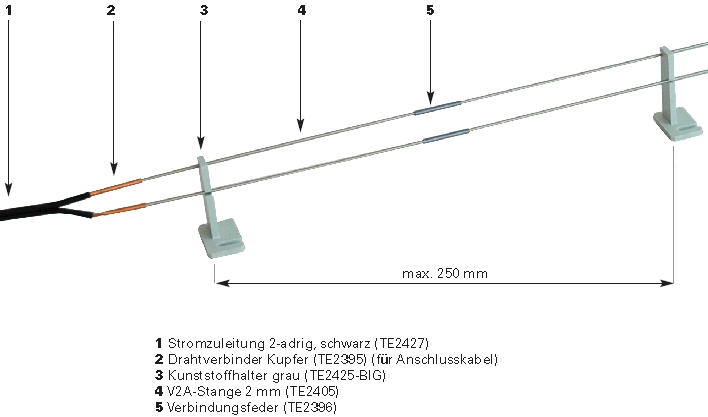

- Halter (ca. alle 25 bzw. 33 cm) befestigen. Hier sind alle Möglichkeiten nutzbar: kleben, nieten, schrauben. Beim Kleben: Trockenzeit des Klebers beachten!

- Die Verbindung zwischen zwei Stangen wird mit den Verbindungsfedern (TE2048) hergestellt - dazu ggf. Schneidegrat entfernen. Alternativ kann der Systemverbinder gerade (TE2179) verwendet werden. Alustangen in Halter einclipsen.

Achtung! Obere und untere Stangenreihe dürfen sich nicht berühren. Bei längeren Stangenreihen kann alle 10 Meter eine "Dehnungsfuge" von etwa 10 cm (Kabelverbindung) eingeplant werden. Eckverbindungen ebenfalls mit Verbindungsfeder (TE2048) herstellen, alternativ Systemverbinder gebogen (TE2266). Für Abzweigungen wird ebenfalls der Systemverbinder gebogen (TE2266) eingesetzt.

- Soll eine breitere Fläche geschützt werden, Stangenreihen im Abstand von 15 bis 20 cm vorsehen.

- Stangenreihen an Impulsgeber anschließen:
untere Reihe: Masseanschluss
obere Reihe: Spannungsanschluss

- Impulsgeber sollte im Außenbereich (für Wartungsarbeiten leicht erreichbar) montiert werden, allerdings sollte die Montage tropf- und spritzwassergeschützt vorgenommen werden. Der notwendige Elektroanschluss für den Impulsgeber darf nur durch eine Elektrofachkraft vorgenommen werden. Bei der Montage im Gebäudeinneren muss zusätzlicheine Blitzschutzanlage durch einen konzessionierten Fachbetrieb gemäß Herstellerangaben montiert werden.

Stromzuleitung 2-adrig, schwarz 100 m Rolle

Stromzuleitung 2-adrig, schwarz 100 m Rolle

Art.Nr.: TE2427
Drahtverbinder Kupfer 30x3 für 2 mm Stromsystem

Drahtverbinder Kupfer 30x3 für 2 mm Stromsystem

Art.Nr.: TE2395
Kunststoffhalter grau, erhöht

Kunststoffhalter grau, erhöht

Art.Nr.: TE2425-BIG
V2A-Stange 3 m, 2 mm Querschnitt

V2A-Stange 3 m, 2 mm Querschnitt

Art.Nr.: TE2405
Verbindungsfeder für 2 mm Stromsystem

Verbindungsfeder für 2 mm Stromsystem

Art.Nr.: TE2396

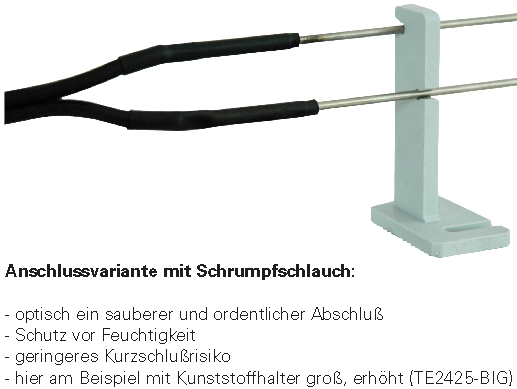

Schrumpfschläuche 4,8 x 100mm schwarz

Schrumpfschläuche 4,8 x 100mm schwarz

Art.Nr.: TE2438
Kunststoffhalter grau

Kunststoffhalter grau

Art.Nr.: TE2425
Kunststoffhalter schwarz, erhöht

Kunststoffhalter schwarz, erhöht

Art.Nr.: TE2466-BIG
Kunststoffhalter schwarz

Kunststoffhalter schwarz

Art.Nr.: TE2466
Kunststoffhalter transparent, UV-stabil

Kunststoffhalter transparent, UV-stabil

Art.Nr.: TE2393
Systemverbinder E-Cu für 2mm Stromsystem

Systemverbinder E-Cu für 2mm Stromsystem

Art.Nr.: TE2429
Drahtverbinder Kupfer extragroß, für 2 mm Draht

Drahtverbinder Kupfer extragroß, für 2 mm Draht

Art.Nr.: TZ2238

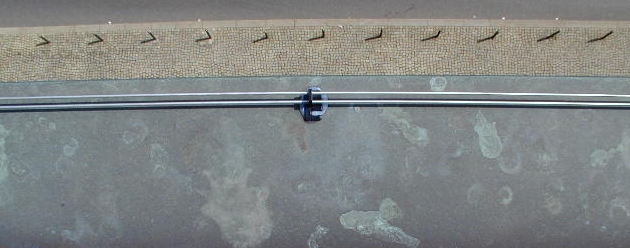

Beispiele:
