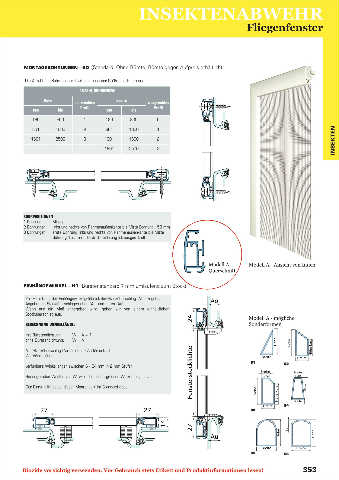

Page 355 - PPS Catalog 2021/22

INSEKTENABWEHR

Fliegenfenster

MONTAGEBOHRUNGEN - BO (Standard: Ohne Bürste; Bürste gegen Aufpreis erhältlich)

Die Anzahl der Bohrungen richtet sich nach der Größe des Rahmens.

ANZAHL BOHRUNGEN
Höhe Breite
senkrechtes waagrechtes
Profil Profil
von bis von bis
180 500 1 180 800 0
INSEKTEN
501 1600 2 801 1300 1
1601 2500 3 1301 1600 2
1601 2500 3

BOHRPOSITIONEN
1 Bohrung: Mittig
2 Bohrungen: links und rechts von Rahmenaußenkante bis Mitte Bohrung 150 mm
3 Bohrungen: erste Bohrung links und rechts von Rahmenaußenkante bis Mitte
Bohrung 150 mm, die dritte Bohrung ist ausgemittelt.

Modell A ­ Modell A ­ Ansicht von Innen
Querschnitt

EINHÄNGEWINKEL - H1 (Bürstenstandard 7 mm umlaufend zum Stock)

Zur Ermittlung der Einhängewinkelgröße ist der Stocküberschlag (A) anzugeben.
Angabe des Stocküberschlages oben (Ao) und unten (Au).
Wenn nur ein Maß angegeben wird, gehen wir von einem einheitlichen
Stocküberschlag aus.
Modell A ­ mögliche
BERECHNUNG WINKELLÄNGE: Sonderformen
mit Bürstendichtung: W = A + 1
ohne Bürstendichtung: W = A
A....Stocküberschlag (Ao für oben / Au für unten)
W...Winkellänge
S1 S S1 1 S2 2 S2
S
verfügbare Winkellängen zwischen 6 - 34 mm in 2 mm Stufen.
Bei ungeraden Werten von W, wird der nächstgrößere Winkel eingesetzt.
Der Einrollgriff ist bei dieser Montageart im Standard dabei.

S
S4 4 S4
S3 S S3 3

S5 S5 S6 6 S6
S5
S
