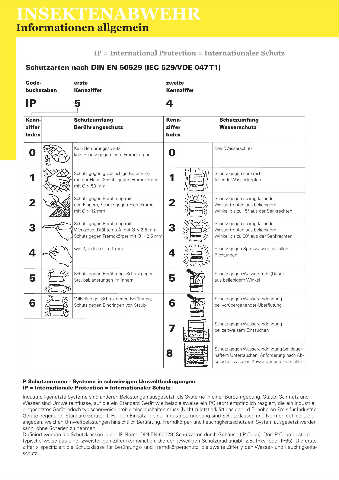

INSEKTENABWEHR


       Informationen allgemein




                                  IP = International Protection = Internationaler Schutz

          Schutzarten nach DIN EN 60529 (IEC 529/VDE 047 T1)

          Code-            erste                                              zweite
          buchstaben       Kennziffer                                      Kennziffer

          IP               5                         4

          Kenn-            Schutzumfang                               Kenn-   Schutzumfang
          ziffer           Berührungsschutz                         ziffer    Wasserschutz
          Index                                                                  Index

                           Kein Berührungsschutz,                                     Kein Wasserschutz
           0               kein Schutz gegen feste Fremdkörper               0


                           Schutz gegen großflächige Berührung               Schutz gegen senkrecht
           1               mit der Hand, Schutz gegen Fremdkörper         1  fallende Wassertropfen
                           mit Ø > 50 mm

                           Schutz gegen Berührung mit                             Schutz gegen schräg fallende
           2               den Fingern, Schutz gegen Fremdkörper           2  Wassertropfen aus beliebigem
                           mit Ø > 12 mm                                                  Winkel bis zu 15° aus der Senkrechten

                           Schutz gegen Berührung mit                             Schutz gegen schräg fallende
           3               Werkzeug, Drähten o.Ä. mit Ø > 2,5 mm,         3  Wassertropfen aus beliebigem
                           Schutz gegen Fremdkörper mit Ø > 2,5 mm          Winkel bis zu 60° aus der Senkrechten

                           wie 3, jedoch Ø > 1 mm                                     Schutz gegen Spritzwasser aus allen
           4                                                                                         4  Richtungen


                           Schutz gegen Berührung, Schutz gegen             Schutz gegen Wasserstrahl (Düse)
           5               Staubablagerungen im Innern                            5  aus beliebigem Winkel


                           Vollständiger Schutz gegen Berührung,             Schutz gegen Wassereindringung
           6               Schutz gegen Eindringen von Staub                  6  bei vorübergehender Überflutung


                                                                                                     Schutz gegen Wassereindringung
                                                                                                     7  bei zeitweisem Eintauchen


                                                                                                     Schutz gegen Wassereindringung bei dauer-
                                                                                                    8  haftem Untertauchen, Anforderung nach Ab-
                                                                                                     sprache zwischen Anwender und Hersteller


         P Schutznormen - Systeme in schwierigen Umweltbedingungen
         IP = Internationale Protection = Internationaler Schutz

         Industriell genutzte Systeme sind anderen Belastungen ausgesetzt, als Systeme in einer Büroumgebung. Staub, Schmutz und
         Wasser sind Umwelteinflüsse, auf die ein Standard Gerät wie beispielsweise ein PC recht empfindlich reagiert, die ein industriell
         eingesetztes Gerät jedoch typischerweise problemlos aushalten muss (Nicht zuletzt erklärt das den i.d.R. höheren Preis für Industrie
         Geräte gegenüber Standard Geräten.). Für den Einsatz in einer Industrieumgebung sind Schutzklassen und Normen definiert, die
         angeben, welchen Umweltbelastungen hinsichtlich Berührung, Fremdkörper- und Feuchtigkeitsschutz ein System ausgesetzt werden
         kann, ohne Schaden zu nehmen.
         Definiert werden die Schutzklassen in der IP Norm, DIN EN 60529: Schutzarten durch Gehäuse (IP Code). Der IP Code besteht
         typischerweise aus einer zweistelligen Ziffernkombination, die den jeweiligen Schutzgrad angibt, z.B. IPxy (oder IP65). Die erste
         Ziffer x spezifiziert die Schutzklasse für Berührungs- und Fremdkörperschutz, die zweite Ziffer y den Wasser- und Feuchtigkeits-
         schutz.
